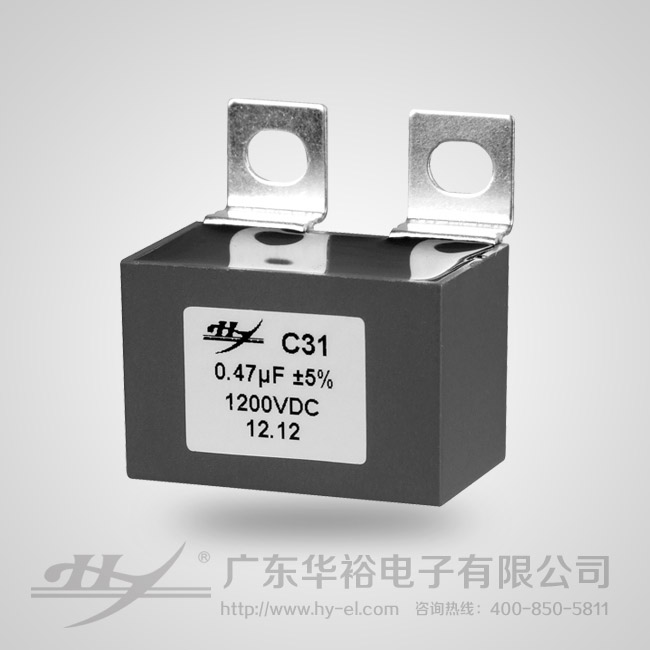

C31 IGBT缓冲吸收电容器
所属类别：电源配套分类>>电子元件
电子信箱：hydl@hy-el.com
联系电话：020-87023331
联 系 人：韩经理
更新时间：2013-4-19 18:10:28
|
型号 |
规格 |
价格(元） |
尺寸（mm) |
引出 |
|
C31 |
0.47vF/1200V |
10 |
42.5*24.5*27.5 |
C1 |
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于UPS、逆变器、感应加热、电焊机等设备的IGBT模块吸收保护。
Widely used in UPS，inverter，induction heaters，welding machine for IGBT snubber protection。
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：双面金属化与金属化膜内串结构
封装：塑料外壳，阻燃（94V-0级）环氧封装
引出：镀锡铜片引出
能承受高脉冲电流，高dv/dt，ESL、ESR小具有自愈性
Dielectric: Polypropylene film
Connection: Extended double side metalized carrier film with internal series connection and metalized film
Coating: Resistant plastic case with resin sealing. Flame retardant execution(UL94V-0)
Terminals: Tinned copper lugs
High pulse current, high dv/dt, Low ESL and ESR, Self healing
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 |
|
工作温度范围/Operating temperature range |
-40℃～85℃ |
|
容量范围/Capacitance |
0.047μF～10μF |
|
额定电压/Rated Voltage |
700Vdc～3000Vdc |
|
容量偏差/Tolerance |
±5% ±10% |
|
极间耐电压/Test voltage between terminals |
1.5Ur（Vdc）10s 25℃±5℃ |
|
极壳耐电压/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
损耗角正切/Dissipation factor |
tgδ≤6×10-4 at 25℃±5℃，1kHz |
|
绝缘电阻/Insulation resistance |
C×R≥30000s，at 100Vdc，25℃±5℃，60s |
|
预期寿命/Life expectancy |
200000h at Ur and 70℃ |
此产品关键字：
IGBT吸收电容、IGBTSNUBBER、IGBT吸收电容厂家、IGBT吸收电容价格
