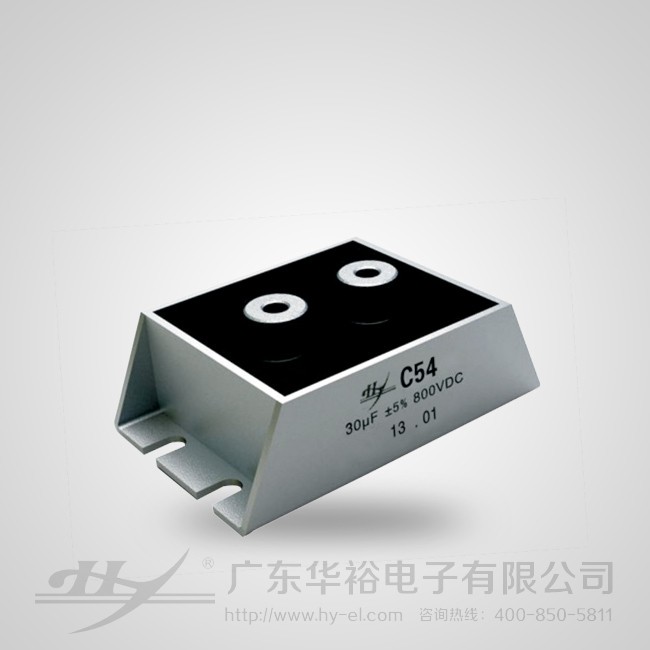

C54直流链电容
所属类别：电源配套分类>>电子元件
电子信箱：hydl@hy-el.com
联系电话：020-87023331
联 系 人：韩经理
更新时间：2013-5-4 17:34:37
|
型号 |
规格 |
价格(元） |
尺寸（mm) |
引出 |
|
C54 |
30vF/800V |
38 |
93*75*30 |
2*M6 |
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于感应加热等设备中的直流母线支撑，平滑滤波电路。
Widely used in induction heating equipment in the DC bus bar support, smoothing filter circuit.
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：金属化膜干式结构
封装：金属铝外壳，阻燃（UL94V-0级）环氧封装
引出：镀锡铜螺母引出
容量大、体积小、高纹波电流承受能力、温升低，散热好、寿命长
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Aluminum case with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：Tinned copper nut extraction
Large capacity, small volume, high ripple current capability, low temperature rise, good heat dissipation, long service life
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 |
|
工作温度范围/Operating temperature range |
-40℃～+85℃ |
|
容量范围/Capacitance |
20μF～45μF |
|
额定电压/Rated Voltage |
800Vdc |
|
容量偏差/Tolerance |
±5% ±10% |
|
耐电压/Withstand voltage |
1.5Ur（Vdc）60s |
|
损耗角正切/Dissipation factor |
tgδ≤10×10-4 at 25℃±5℃，1kHz |
|
绝缘电阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s |
|
耐电流冲击能力/Withstand strike current ability |
dv/dt＞30V/μs |
|
有效电流/Effective current |
30A～80A |
|
杂散电感/Stray inductance |
≤30nH |
|
预期寿命/Life expectancy |
200000h at Ur and 70℃ |
此产品关键字：直流支撑电容器、DC-LINGK直流链电容
