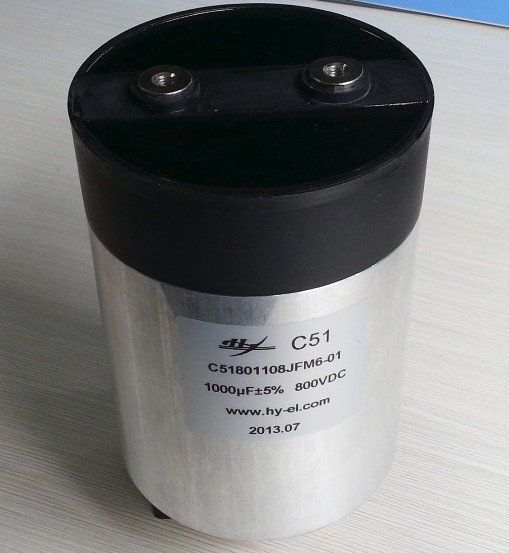

C51直流链电容
型号 规格 价格(元） 尺寸（mm) 引出
C51 200vF/1600V 330 D106*L 140 M6
C51 1000vF/800V 380 D106*L 155 M6
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于UPS、SMPSs，逆变电源、焊机电源等设备中起直流支撑和滤波。
DC-Link and filter for UPS，SMPSs，inverter，welding machine power.
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：金属化膜干式结构
封装：金属铝外壳，阻燃（UL94V-0 级）环氧封装
引出：镀锡铜螺母或螺杆引出
高稳定性
低 ESR，ESL
具有自愈性
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Aluminum case with resin sealing.Flame retardant
execution（UL94V-0）
Terminals：Copper nut or screw leads
High stability
Low ESR，ESL
Self healing
技术性能/Specifications
引用标准/Reference standards GB/T 17702 IEC 61071
工作温度范围/Operating temperature range -40℃～85℃
容量范围/Capacitance 80μF～1000μF
额定电压/Rated Voltage 500Vdc～2000Vdc
容量偏差/Tolerance ±5% ±10%
极间耐电压/Test voltage between terminals 1.5Ur（Vdc）10s 25℃±5℃
极壳耐电压/Test voltage between terminals and
case
3000V 50Hz 60s，25℃±5℃
损耗角正切/Dissipation factor tgδ≤2×10-3 at 25℃±5℃，100Hz
绝缘电阻/Insulation resistance C×R≥5000s，at 100Vdc，25℃±5℃，60s
预期寿命/Life expectancy 200000h at Ur and 70℃
此产品关键字：直流支撑电容器、DC-LINK、直流链电容
