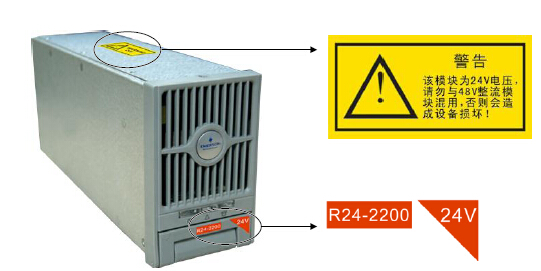

R24-2200艾默生通信电源整流模块，标称输出电压24V,标称输出电流75A，适用于艾默生PS24600-2A/2200通信电源系统中
功能与特点
1．热插拔
整流模块采用热插拔技术。在一个带电的电源系统中，插入整流模块或拔出整流模块不会产生火花，也不会损坏端子。
更换整流模块时间小于1 分钟，冲击电流小于等于额定输入稳态峰值电流的1.5 倍。
当模块插入系统时，不会引起系统输出电压的扰动。
2．自主均流
整流模块采用先进的数字化自主均流技术，均流不平衡度小于3％。
3．输入限功率控制
整流模块采用先进的限功率控制方法，其输出功率根据输入电压和输出电压的变化而变化。当输入电压在176Vac～
290Vac 时（回差小于3V），整流模块可输出最大功率（2175W）；当输入电压在85Vac～176Vac 时，模块正常工作，但是将进入限功率模
4．输出特性
 当输出电压在26.5V 和29V 之间时，最大输出功率为2175W。
 当输出电压低于26.5V 时，输出电流维持在82A
 当输出电压为29V 时，最大输出电流为75A。
 当负载超过2175W 时，整流模块将限流输出以便输出恒定功率。
5．温度限功率
45℃或以下环境温度时，整流模块可以满功率输出。
55℃环境温度，整流模块最大输出功率为1088W。
60℃环境温度，模块允许输出功率为544W。
65℃环境温度，模块输出功率为0。
PS24600-2A/2200 电源系统
 当输出电压为29V 时，最大输出电流为75A。
 当负载超过2175W 时，整流模块将限流输出以便输出恒定功率。
5．温度限功率
45℃或以下环境温度时，整流模块可以满功率输出。
55℃环境温度，整流模块最大输出功率为1088W。
60℃环境温度，模块允许输出功率为544W。
65℃环境温度，模块输出功率为0。
6．输出限流点调节
整流模块提供输出限流功能。通过外部监控模块，整流模块的限流点能在0～60A 之间调节。
当输出电压在21～29V 之间时，限流点调节精度不大于±1.5A。输出电压在15～21V 之间时，限流点调节精度不大于±
3A。
7．输出电压调节
通过外部监控模块，整流模块的输出电压可在21～29V 之间调节，调节精度为±0.1V。
8．风扇控制
当整流模块输入电压在正常范围内时，风扇的转速随整流模块内部温度的升高而提高。当内部温度高于45℃时，风扇满
转。交流输入过高或过低时，风扇停转。
9．输入过/欠压保护
当输入电压小于80Vac 或者大于295Vac，黄色指示灯亮，整流模块将停止工作。保护事件发生时整流模块会上报监控模
块，由监控模块进行告警处理。
10．输出过压保护
整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为29.5V～30.5V 之间，硬件过压保护后需要人工干
预才可以开机。软件保护点可以通过监控模块设置，设置范围为28～29.5V，要求比输出电压高0.5V 以上，出厂默认值
为29V。
软件过压保护模式可以通过监控模块选择：
1）一次过压锁死模式
当整流模块发生软件过压，整流模块关机并保持，需要人工干预方可恢复。
2）二次过压锁死模式
整流模块软件保护后，关机5 秒钟内重新开机，如果在设定时间内（默认为5 分钟，可以通过监控模块设置）发生第二
次过压，整流模块则关机并保持，需要人工干预方可开机。如果整流模块输出电流小于5A 时，整流模块不关机。
人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位。
