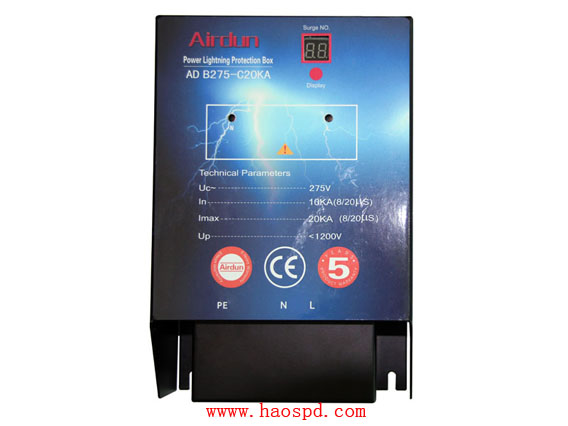

【品名】20KA 单相一体化电源防雷箱

   【品牌】Airdun（艾尔盾）

   【型号】AD/B275-C20KA


   【简介】
    单相一体化电源防雷箱可用于电源线路的负载设备第二级防护，防止低压设备受到过压干  扰或雷击破坏。安装于防雷分区LPZOA-2 界面。
型号 AD/B275-C20KA
品牌 Airdun【艾尔盾】
应用说明 安装于防雷分区LPZOA-2 界面
测试依据 IEC61643一1和GB 18802. 1-2002
防雷保护级别 第四级
额定电压 220V~
起动电压 275V~
额定工作频率 50HZ～60HZ
最大持续操作电压 385V~
标称放电电流(8/20) u s 10KA
最大通流量(8/20) u s 20KA
漏电电流 ≤8 uA
电压保护水平(8/20) u s(10kA) Up ≤0.8KV
电压保护水平(8/20) u s(In) Up ≤1.0KV
电压保护水平 ≤1.0KV
晌应时间(L-N) ≤20ns
响应时间(N-PE) ≤25ns
保护模式 三层滤波、过流、过温保护；全保护（差模+共模）
最大保险丝强度 100AgL/gG
短路电流强度 0.3KA/50Hz
工作温区 -400C - +800C
相对湿度 ≤90%
安装方式  并联
SPD连接L1、L2、L3、Ｎ导线最小截面 BVR-6mm2
SPD连接ＰＥ导线最小截面 BVR-10mm2
报警功能  带故障遥信触点和声光报警
雷击计数 0-99
工作状态  正常为绿色
损坏状态 失效或故障为红色
连接类型 螺旋接线端
外壳防护材质 1.7mm厚防爆型冷轧钢外壳
颜色 高光黑色
防雷保护等级 C级
适用的供电系统类型 TT  TN  IT
外壳保护等级 IP20
外形尺寸安装宽度(mm) 282mm×172mm×70mm
重量(kg) 约5KG
定货号 800 650
【安装、使用及维护】
    1．本系列单相电源避雷器采用深色全金属外壳，密封性好、安全可靠。
    2．本系列单相电源避雷器采用并联方式与被保护设备连接；请勿擅自拆卸本系列产品。
    3．用户按避雷器上的接线标志正确接线，接地线用截面积不小于25mm2的绝缘黄绿铜导线。
       接地线长度尽可能的短，以减小接地电阻。
    4．本系列产品出厂时配有安装配件，用户可以根据实际情况安装、接线，检查有、无接
       错后即可通电投入运行。
    5．定期检查电源避雷器的工作情况：
       避雷器正常时，工作指示灯（绿灯）亮，当避雷器上的劣化指示灯（红）亮时，表明
       该电源避雷器内部重要元器件失效，则请立即更换。
    6．电源防雷箱使用期间，应定期检测并查看指示灯工作状态：绿色指示灯为工作指示，
       防雷箱工作正常； 红色指示灯正常工作时不亮，当防雷箱出现故障，红色指示灯亮，
       应及时维修或更换。
   7．电源防雷箱的雷电计数器计数范围为0~99次，计数动作电流为不小于5KA；通电时
       显示为00次， 当停电时不再显示，可以按“读数”按钮，显示雷击的次数。在防雷箱
       上端设有计数器清零按钮，查看后可随时对计数器进行清零；
    8．接地电阻不大于10Ω。
    9．非专业人员请勿拆卸。
注：本公司保留技术更改权。如果用户有特殊需求，可与供货商联系。
