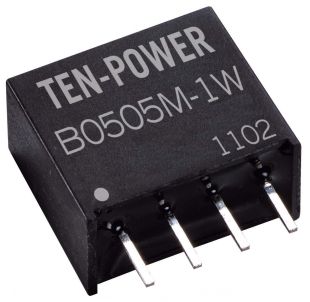

5V转5V小体积低成本隔离DC-DC电源模块
所属类别：电源产品分类>>模块电源(DC/DC)
电子信箱：market@ten-power.com
联系电话：15889952240
联 系 人：肖奥琳
更新时间：2014-3-11 14:49:15
产品特性
n 开关型、效率高达82%
n 超低纹波噪声
n 隔离电压1000V
n 超小型，国际标准引脚
n 符合UL94-V0阻燃标准
n MTBF > 350万小时
n 自然空气冷却，无需散热片
工作温度：-40℃～+85℃
产品概述
TEN-POWER的BxxxxM-1W 系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源高隔离电源的应用场合而设计的。该产品适用：
l 输入电压变化≤±10%
l 隔离电压 ≤1000VDC；
l 纯数字电路，一般低频模拟电路。
产品型号一览表 型号 输入 输出 效率 (典型值) 标称值 输入范围 电压 （VDC） 电流mA Max Min % B0503M-1W 5 4.5-5.5 3.3 303 30 75 B0505M-1W 5 200 20 80 B0509M-1W 9 111 12 82 B0512M-1W 12 83 8 82 B0515M-1W 15 67 7 81 B1205M-1W 12 10.8~13.2 5 200 20 78 B1212M-1W 12 83 8 79 B1215M-1W 15 67 7 79
|
输出特性表 | |||||||
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 | ||
|
输出电压精度 |
10-100%负载，输入电压范围 |
见输出电压误差曲线图 | |||||
|
输出功率 |
0.1 |
--- |
1 |
W | |||
|
线性调节率 |
输入标称电压±1% |
--- |
±1.2 |
±1.5 |
% | ||
|
负载调整率 |
10%到100%负载(3.3V 输出) |
--- |
6.5 |
10 | |||
|
10%到100%负载(5V 输出) |
--- |
3 |
10 | ||||
|
10%到100%负载(9V 输出) |
--- |
4 |
10 | ||||
|
10%到100%负载(12V 输出) |
--- |
3 |
10 | ||||
|
10%到100%负载(15V 输出) |
--- |
4 |
10 | ||||
|
纹波+噪声 |
20MHz带宽,输出无外接电容， |
见纹波噪声曲线图 | |||||
|
输出短路保护 |
--- |
--- |
0.5 |
S | |||
|
温度漂移 |
100%负载 |
--- |
--- |
0.03 |
%/℃ | ||
|
开关频率 |
100%的负载，输入电压范围 |
60 |
80 |
100 |
KHz | ||
关于5V转5V小体积低成本隔离DC-DC电源模块的更多参数请下载数据手册。
