DC-DC/DC-AC/AC-DC 模块电源产品

无图片
公司名称:深圳市顺源科技有限公司
所属类别:电源产品分类>>模块电源(DC/DC)
电子信箱:598562374@qq.com
联系电话:15238146302
联 系 人:
更新时间:2017-12-20 11:08:27

产品详情

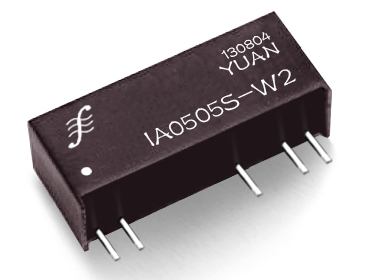

DC-DC电源模块:IA系列. 定电压输入隔离正负稳压双输出DC电源

产品描述

     IAXXXXS-1W/2W系列定电压输入隔离正负双输出DC-DC电源模块,是仪器仪表、工业设备放大器、变送器电路专用地线隔离抗干扰电源。该模块电源1KVAC隔离,稳压正负双输出,输出端具有自恢复过载和短路保护功能。输出功率0.5W-3W,输出纹波小,空载时电压不会升高。

    DC-DC电源模块(模块电源)典型应用、电压极性变换、外接滤波电容的选择、过载短路保护电路和串并联使用详细介绍。正确的使用方法可以延长产品的使用寿命,避免干扰、过热、自激、启动不良等现象的出现以及不可修复的损坏。



输入电压

3.3V/5V/9V/12V/15V/24V DC

输出电压

(+/-)3.3V/5V/9V/12V/15VDC

如需其它规格,请咨询顺源科技公司



电气特性

以下数据除特殊说明外,均是在TA=25° C, 标称输入电压, 额定输出电流时测得.

输入特性

电压范围                                    +/- 10%

滤波                                            陶瓷电容



隔离特性

额定电压                                    1000 VAC

泄漏电流                                     1 m A

电阻                                           10 Ohm

电容                                           60 p TYPE.



输出特性

电压精度                                    +/- 2 %, max.

( 20 MHz BW) 纹波及噪音           50 mV p-p,

可持续短路时间                          输出具有过载和短路保护功能(>20s)

线性电压校准                              +/- 1.2 % / 1.0 % of Vin

负载电压校准                              +/- 8 %. load = 20 ~ 100 %

温度系数                                    +/- 0.02 % / °C



一般特性

效率                                           60% to 80 %

开关频率                                    60 - 125KHz

工作温度(环境)                           - 40° C to + 85° C

存储温度                                     - 55 °C to + 125 °C

降低定额值                                 见温度特性曲线图

湿度                                           ≤ 90 %, 非压缩

冷却方式                                    自然空冷



体积特性

SIP 封装尺寸                               1W/2W: 27.4 x 8.8 x 11.0mm



重量                                             3g - 5 g

外壳材料                                      非传导阻燃黑塑料



产品检测数据及型号举例   (以下数据是产品在连续满负载老化8小时后检测参考值)

产品型号

输入电压Vin(VDC)

输入电流

空载(mA)

输入电流

满载(mA)

输出电压Vout(VDC)

输出电流(max.mA)

满载效率(%TYPE)

IA0505S-W2

5

10

66

+/-5

+/-20

60

IA1205S-W2

12

10

27

+/-5

+/-20

61

IA2405S-W2

24

10

14

+/-5

+/-20

61

IA0505S-W5

5

25

165

+/-5

+/-50

61

IA1205S-W5

12

16

66

+/-5

+/-50

63






外形尺寸








DC-DC模块电源产品选型、检测及外接保护参考方法
(1)DC-DC模块电源外接保护电路参考.

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_150.html



(2)DC-DC模块电源选型

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_151.html



(3)DC-DC模块电源高压隔离检测,电源模块主要参数检测.

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_149.html



(4)DC-DC模块电源应用指南(外接滤波电容选择).

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_64.html



顺源科技DC-DC模块电源常用产品简介

(1) 门禁刷卡机专用隔离模块电源:IB0505S-1W;IB0512S-2W;IB0305S-W5
IB/VB系列 VBXXXXS-1W/2W产品,输入与输出之间的隔离电压1KVAC,抗干扰能力强。定电压输入稳压输出(标称误差< 2%),输出具有自恢复过载短路保护功能。标准SIP 7 Pin/DIP 14 Pin阻燃封装。
详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_63.html



(2) RS485/422/232/CAN总线接口隔离电源:B0505S-1W;B0509S-W1;B0305S-W5
B
系列 BXXXXS-W5/1W产品,输入与输出之间的隔离电压1KVAC。定电压输入非稳压输出(标称误差< 5%),标准SIP 4 Pin/DIP 8 Pin 低成本、小体积阻燃封装。在计算机232/485远程通讯及智能控制等行业广泛应用。
详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_40.html


(3) 配电负荷检测仪、用电管理终端485接口抗浪涌防静电高隔离模块电源:E /F /G /H/ WRF /WRE /VDH系列
根据配电负荷检测仪、用电管理终端等电力行业仪器仪表制造厂商要求,按照国家电力行业标准(DL) DL/T614-1997、(DL) DL/T614-2007中的相关规定设计生产了系列电力仪器仪表RS485接口抗浪涌防静电高隔离模块电源。这些电力行业使用的DC-DC模块电源具有:抗浪涌4KVAC/6KVAC高隔离、8KV防静电、输出稳压(2%精度)、输出有自恢复过载短路保护等功能。产品常用规格有:3KVAC/6KVAC高隔离,输出功率0.2W/0.5W/1W/2W,5VDC/9VDC/12VDC/15VDC 单电压输出、±5VDC/±9VDC/±12VDC/±15VDC 正负双电压输出和++5VDC/++9VDC/++12VDC/++15VDC 双隔离双路电压输出等。
详细技术资料
http://www.sun-yuan.com/download/html/DownDetail_39.html

详细技术资料:http://www.sun-yuan.com/products/html/PDetail_30.html


(4) 电能表专用6KVAC高隔离防静电DC/DC 电源模块:WRH系列
专为国网多功能电能表配套设计的DC-DC防静电系列模块电源,具有输出稳压自恢复过载短路保护及8KV抗浪涌静电保护功能。
详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_60.html


(5) 工控自动化设备DC/DC双隔离回路模块电源:D050512S-1W;D240505S-2W;D050505S-1W
D S系列定压输入,1KVAC双隔离双回路非稳压输出DC-DC模块电源主要用于仪器仪表,变送器,数控设备等需要多个分布电源隔离的场合。 标准SIP 7 Pin/DIP 14 Pin阻燃封装。
详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_11.html


(6) 医疗仪器仪表高压输出模块电源:GRBxxxxD-xW
9~18VDC,18~6VDC的(2:1)宽电压输入,100VDC、120VDC、150VDC高电压输出,功率密度较大。广泛用于医疗仪器仪表制造行业。
详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_29.html


(7) 电池供电专用宽电压输入稳压输出电源模块:KRBxxxxD-xW
 适用于车载设备的电源转换器,9~18V/18~36V/9~36V宽输入电压范围,非隔离稳压输出。
详细技术资料
 http://www.sun-yuan.com/download/html/DownDetail_56.html



(8) 隔离变送器两线制回路取样配电专用电源:BHK系列
专为压力、位移、温湿度等两线制传感器与变送器之间的隔离供电与配电而设计,产品具有高隔离、小体积、超低功耗等特点,广泛用于数控机床,仪器仪表,工控智能化等领域。

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_57.html



(9)计算机机房、智能家居控制总站专用一进四出隔离分配电源:DIN 1X4 VDH系列

产品内部采用DC-DC混合集成模块组合构成,通过将单路输入直流电压隔离转换,可获得四路输出为一致或分别不同的直流电源电压,并且各回路都增加了浪涌抑制保护电路。产品在满足输入输出之间4KVAC脉冲群隔离,输出1/输出2/输出3/输出4之间2KVAC隔离的基础上,每路输出都具有8KV防静电和自恢复过载短路保护功能,保护现场仪器设备免受浪涌冲击损坏,以保证工业现场用电安全可靠。

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_113.html



电力仪器仪表RS485/232通讯接口抗浪涌防静电高隔离模块电源  相关产品信息

      顺源科技根据电能表、配电负荷检测仪、电力负荷控制终端、用电管理终端等电力行业仪器仪表制造厂商要求,按照最新国家电力行业标准(DL) DL/T614-2007的相关规定设计生产出一系列电力仪器仪表RS485接口抗浪涌防静电高隔离模块电源。 这些电力行业专用的DC-DC模块电源已通过三相电能表(DL) DL/T614-2007招标检验,具有抗浪涌4KVAC(6KVDC)高隔离、8KV防静电、输出稳压(1% 精度)、输出有自恢复过载短路保护等功能。
  产品常用规格有:
3KVAC/4KVAC 脉冲群高隔离,输出功率0.2W/0.5W/1W/2W;5VDC/9VDC/12VDC/15VDC 单电压输出;

±5VDC/±9VDC/±12VDC/±15VDC 正负双电压输出; ++5VDC/++9VDC/++12VDC/++15VDC 双隔离双路电压输出等。


符合国家电力行业标准(DL) DL/T614-2007中相关规定设计的产品有:
1、低成本、小体积Sip 7Pin阻燃封装,抗浪涌4KVAC(6KVDC)高隔离,输出功率 0.2W/0.5W/1W/2W。
HxxxxS-xW系列:5VDC/9VDC/12VDC/15VDC 定电压单输出,无稳压及自恢复过载短路保护功能,空载时输出电压会升高。
详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_61.html



GxxxxS-xW系:±5VDC/±9VDC/±12VDC/±15VDC 定电压双输出,无稳压及自恢复过载短路保护功能,空载时输出电压会升高。详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_62.html


2、小体积Sip 7Pin阻燃封装,8KV防静电、抗浪涌、3KVAC(6KVAC)高隔离,输出稳压(1%精度)有自恢复过载短路保护功能。输出功率 0.2W/0.5W/1W/2W。
WRF / WRH系列:
5VDC/9VDC/12VDC/15VDC 宽电压输入/稳压单输出,自恢复过载短路保护功能,空载时输出电压不变。详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_58.html

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_60.html

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_39.html



VDH / WDH系列++5VDC/++9VDC/++12VDC/++15VDC 宽电压输入/稳压双隔离双路输出,有自恢复过载短路保护功能,空载时输出电压不变。

详细技术资料:http://www.sun-yuan.com/products/html/PDetail_101.html

详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_59.html
