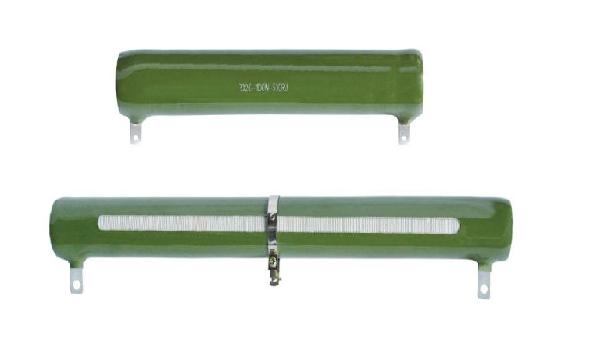

RX20 功率型被釉线绕电阻器

信息类型：跳蚤市场　　所属类别：电子元件
地区城市：江苏省－南京市更新时间：2012-8-3 15:27:48
联系人：高经理有效期限：2013-8-3 11:07:33
公司名称：南京步梯电子有限公司
电子信箱：info@btvop.com 　　联系电话：0086-025-86970136

详细描述

RX20 功率型被釉线绕电阻器(8W,10W,20W,30W,50W,75W,100W,120W,150W,200W,300W,500W,800W,1000W,1200W,1500W,2000W)

内容介绍：RX20 功率型被釉线绕电阻表面上釉膜，散热性好，耐腐蚀抗氧化，可在恶劣环境下长期使用,使用寿命长,线绕电阻, 可调电阻,被釉电阻, 老化线绕电阻，制动电阻,刹车电阻,功率规格8W,10W,20W,30W,50W,75W,100W,120W,150W,200W,300W,500W,800W,1000W,1200W,1500W,2000W,2500W,3000W,0.1R,0.2R,0.5R,1R,10R,50R,100R,250R,1KR,2KR,2.2KR,3.9KR,10KR,11KR,22KR,33KR。

特点及用途
○功率适用范围宽
○电阻表面被釉，耐腐蚀、耐高温，可在恶劣环境中使用
○耐潮湿，绝缘度高，过负荷能力强，热稳定性好，使用寿命长
○T型为可调电阻，方便电阻阻值调节使用
○电源测试，电路负载、变频器、起重、制动、电力、船舶、工业自动化等机电装备

外型尺寸

型号	额定功率 (W)	外形尺寸(mm)											重量(g)
型号	额定功率 (W)	L	D	d	H	h	L1	K	b	t	d1	c	固定	可调
RX20	8W	35	14	5.5	-	28.5	-	-	3.5±0.8	4.5	2	8±1.5	23	-
	10W	41	14	5.5	31	28.5	20	6±2					27	34
	15W	45	17	8	34	31	23						36	42
	20W	51	17	8	34	31	30						44	52
	25W	51	21	12	39	35	30						57	67
	30W	71	21	12	39	35	44						80	90
	40W	87	21	12	39	35	57						98	110
	50W	91	29	20	47	43	60	7±2	4.5±1	6	2.5		132	144
	75W	140	29	20	47	43	110						253	265
	100W	170	29	20	47	43	140						286	298
	150W	215	29	20	47	43	185						385	397
	200W	215	38	25	60.5	58	160	7±2	8±1	9	4	11±1.5	475	495
	200/250W	266	30	16	50	47	210	7±2					510	530
	300W	266	36	20	58	58	210	8±2					630	650
	400W	250	54	30	76.5	79	180	10±2					1000	1020
	500W	300	54	30	76.5	79	230	10±2		16	8	17±1.5	1340	1360

主要性能指标

型号	额定功率(W)	阻值范围(Ω)		阻值允许偏差(%)	温度系数 (×10^-6 /℃)
型号	额定功率(W)	固定	可调(T)	阻值允许偏差(%)	温度系数 (×10^-6 /℃)
RX20	8W	5.1~3.3K	-	±1 ±5 ±10	±250
	10W	5.1~10K	5.1~200
	15W	5.1~15K	5.1~220
	20W	5.1~20K	5.1~430
	25W	10~24K	10~510
	30W	10~30K	10~1K
	40W	20~51K	20~1.2K
	50W	20~51K	20~1.5K
	75W	20~56K	20~2K
	100W	24~62K	24~2.7K
	150W	20~150K	20~4.3K
	200W	4.7~12K	5.1~3K
	200/250W	4.7~12K	5.1~3K
	300W	4.7~12K	5.1~3K
	400W	5.1~10K	6.2~3K
	500W	5.1~10K	6.2~3K

降功耗曲线图
