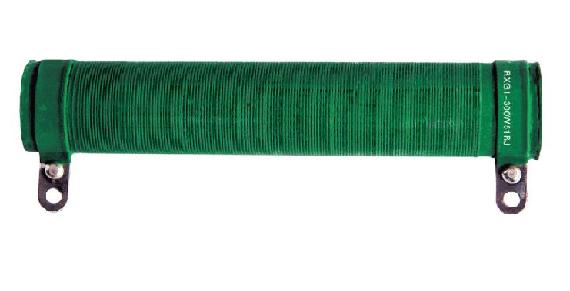

RXG1 功率型被漆线绕电阻器(50W,75W,100W,150W,200W,250W,300W,400W,500W,600W,800W,1000W,1200W)

内容介绍：RXG1 功率型被漆线绕电阻器, 过负荷能力强，热稳定性好，使用寿命长，适用电源测试，电路负载、变频器、起重、制动、电力、船舶、工业自动化等机电装备，大功率线绕电阻，制动电阻，起重电阻，电力电阻，机车电阻，负载电阻，变频电阻，老化电阻，工业电阻，功率规格50W,75W,100W,150W,200W,250W,300W,400W,500W,600W,800W,1000W,1200W



特点及用途
○过负荷能力强，热稳定性好，使用寿命长
○表面采用不燃漆涂装，温度适用范围宽
○适用电源测试，电路负载、变频器、起重、制动、电力、船舶、工业自动化等机电装备



外型尺寸

型号	额定功率	外形尺寸(mm)
		Dmax	Lmax	d	l
RXG1	50W	26	90	13	80
	75W	26	160	13	148
	100W	33	160	18	148
	150W	33	215	18	203
	200W	33	267	18	250
	300W	42	221	24	200
	500W	42	332	24	315
	600W	62	350	40	330
	800W	62	400	40	380
	1000W	85	460	48	425
	1200W	8	500	48	470

主要性能指标

型号	额定功率	阻值范围(Ω)		阻值允许偏差(%)	温度系数 (×10-6 /℃)
RXG1	50W	10~20K		±5 ±10	±250
	75W	10~30K
	100W	10~51K
	150W	10~51K
	200W	10~62K
	300W	20~100K
	500W	20~120K
	600W	20~160K
	800W	20~175K
	1000W	20~200K
	1200W	20~200K

降功耗曲线图
