    本次研发的新产品： ISO U(A)-P-D-Q系列产品是顺源新开发的业界领先技术小体积（SIP12 Pin）低成本可编程控制型隔离变送器。可以将传感器、仪器仪表、变送器输出的模拟信号隔离放大、AD转换为PWM方波信号，并实现脉冲频率控制可编程输出。传感器、变送器、仪器仪表及控制设备嵌入安装该IC后能立即与PC机、PLC/DCS组成以太网/物联网、RS232总线网络并联网通讯，将现场传统控制设备升级为工控智能化设备，方便用户远程监控。

    SunYuan ISO U(A)-P-D-Q在同一模块内集成了多路高隔离DC/DC电源、模拟放大与变换电路、可编程MCU、信号隔离控制电路等，特别适用于工业现场模拟信号的AD隔离变送，现场总线、以太网物联网、PLC/DCS上位机对多路传感器信号采集和分析。内部集成的高效率DC-DC隔离电源，分别给内部的输入调理电路、微型单片机AD转换电路和输出信号隔离电路供电。 SMD工艺结构及新技术隔离措施使该器件能达到：辅助电源与模拟信号输入、PWM信号输出的2500VAC三隔离，输入信号与通讯串口共地。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。

    SunYuan ISO U(A)-P-D-Q系列产品使用非常方便，无需外接任何元件即可实现模拟信号与PWM信号的隔离变送功能。12脚单列直插的超小体积（33.0X15.5X10.5mm）及标准PCB板上安装设计，有效简化用户系统设计方案选择，降低体积和布线成本。产品有PCB板上安装的IC封装、DIN35标准导轨安装和PIM面板显示嵌入式安装方式。 DIN导轨式安装方式可实现信号一进一出隔离传输功能。 PIM 面板嵌入式智能化变送表可实现传感器模拟信号隔离显示、报警控制及远距离无失真传输等多种功能。 广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域，用户可根据现场需要选择合适产品。

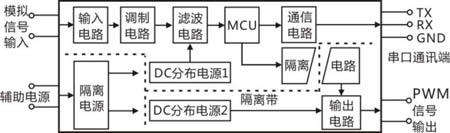

    原理框图

    产品选型举例

    例1： 信号输入：0-5V； 信号输出：5KHz方波；100mSec的响应时间； 辅助电源：24VDC；

    对应产品型号： ISO U1-P1-D3-Q01

    例2： 信号输入：0-20mA；信号输出：25KHz方波； 500mSec响应时间；辅助电源：12VDC；

    对应产品型号： ISO A3-P2-D5-Q05

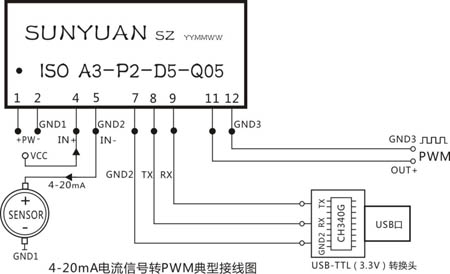

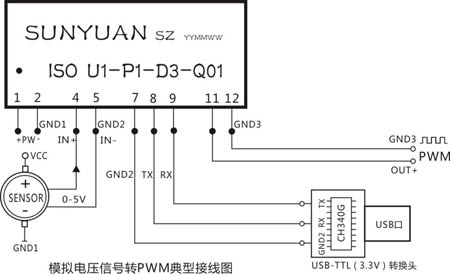

    典型应用接线图

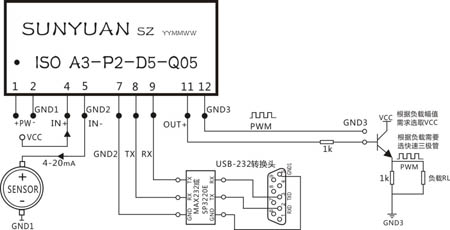

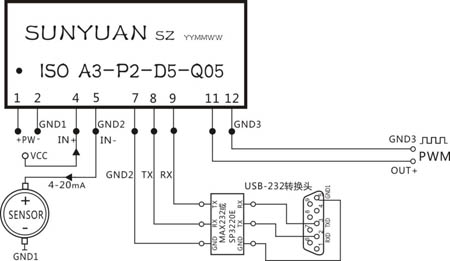

    备注： IC模块通讯口出来的电平是3.3V的TTL电平，如果客户手上没有USB转TTL（3.3V）电平转换头，只有USB转232线或者232转232线，那么客户使用我们的IC模块的时候，必须另外加电平转换芯片MAX232或者SP3220E，把IC模块的TTL电平转为232电平（15V）再接到转换头上。示意图如下：

    应用1：电流放大器来增强PWM 驱动带载能力。

    IC模块本身输出的PWM信号幅值为5V，电流驱动能力为100mA。

    如果客户想改变幅值或者扩大电流驱动能力，可以自行外接功率放大电路进行放大，参考电路如下(只供参考)：

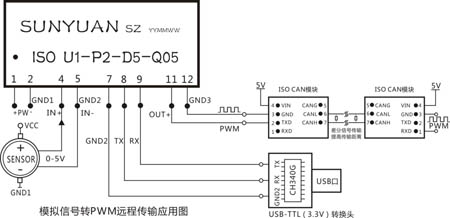

    应用2：将传感器、变送器输出的模拟信号隔离转换成PWM信号，用CAN总线模块进行远程无失真传输。

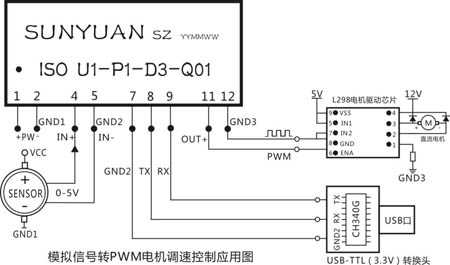

    应用3：将传感器、变送器输出的模拟信号隔离转换成PWM信号，用来调控直流电机转速。

    上位机通讯功能

    ISO U(A)-P-D-Q系列IC具备与上位机通讯功能，通讯连接线：USB转TTL（3.3V）电平线（该转换线市面上可以购买），客户使用时将IC脚位TX,RX,GND2分别与USB线的RX,TX,GND连接，利用串口调试助手可以读取ADC转换后的二进制值和占空比数值方便客户对数据进行分析。串口调试助手设置为：波特率19200bps,无校验位，8位数据位，1位停止位，如图所示：
