2017年6月20日,致力于亚太地区市场的领先电子元器件分销商---大联大控股宣布,其旗下诠鼎推出整合了立锜(Richtek)、英特矽尔(Intersil)、意法半导体(ST)等多家国际大厂产品的TYPE-C PD移动电源的方案。该方案包含一个双向的PD电源协议(5/9/15/20V)、一个Micro B输入接口(5V)及两个TYPE-A QC输出接口(5/9/12V),囊括目前移动电源所需的各种接口。
在该系统中应用的立锜(Richtek)的RT1711P为TYPE-C PD的控制IC,为标准TCPC控制接口,并包含了VBUS的OVP、OCP等保护功能。在目前该方案中,主要应用于移动电源TYPE-C接口DRP PD双向电源协议物理层的沟通。并可以透过一个外部按键进行电源供电方向的改变。
其中的ISL9238为英特矽尔(Intersil)的双向升降压控制IC,在目前该方案中主要应用于TYPE-C双向电源的供应及电池的充电。ISL95338则在目前该方案中起到TYPE-A电源的升降压的作用。
ST32F030K6为意法半导体(ST)基于Cortex-M0所推出的32位MCU,应用于该移动电源的行为模式控制单元。

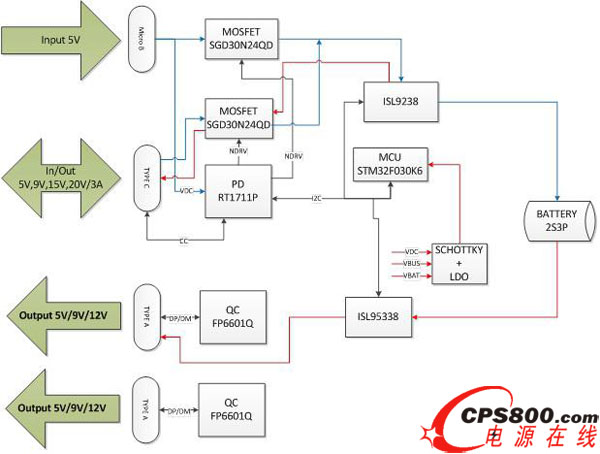

图示1-大联大诠鼎推出的TYPE-C PD移动电源解决方案系统架构图
