Acrel-2000用户变电站综合自动化系统

2015/3/13 19:37:27   安科瑞电气股份有限公司  供稿
分享到:

    安科瑞Acrel-2000智能配电系统,是针对大中型电力用户,如大型公共建筑(建筑群)、大工业用户、厂矿等供电电压为10kV以上的用户,结合变电站综合自动化技术规范和电力用户对用电监控的要求,提供的包括微机保护装置、智能测控装置、电力监控仪表等二次元件及计算机监控系统实现的产品解决方案。

    1、适用范围

    安科瑞Acrel-2000智能配电系统适用于电力、水利、交通、石油、化工、煤炭、冶金等行业35kV及以下电压等级的用户端供配电监控和运行管理,通过对用户配电网络和电气设备的不间断保护和监控,提高供电可靠性和供配电系统的自动化水平,来实现可靠、安全、先进、高效的供配电系统。

    2、系统构成

    安科瑞Acrel-2000智能配电系统由Acrel-2000监控软件、计算机和通讯网络、中压微机保护装置、低压多功能仪表、计量仪表、温控仪、直流屏等设备构成。

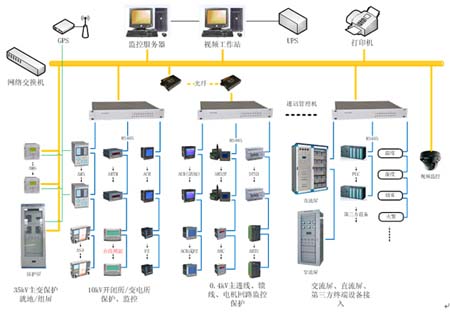

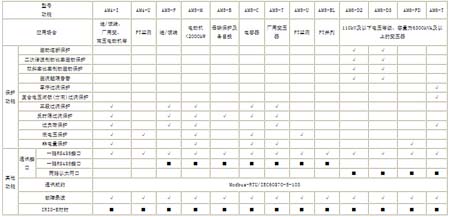

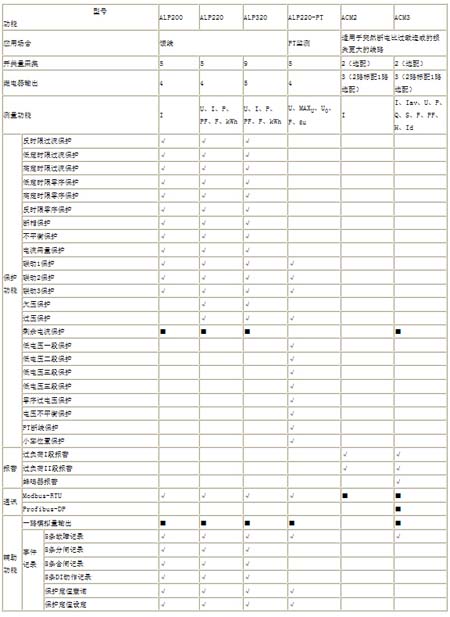

安科瑞Acrel-2000智能配电系统产品构成

安科瑞Acrel-2000智能配电系统产品构成

    3、系统特点

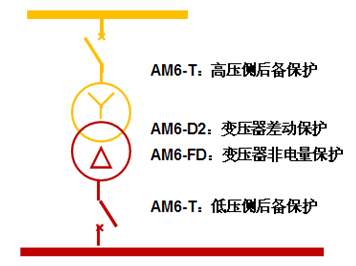

    1)强化了10kV、35kV电气回路的监控和自动化

    大中型电力用户的电源进线一般都是10kV或35kV,拥有多台变压器和开闭所,以及数量庞大的低压进出线路。不仅要求对设备运行数据和状态、用电质量和电能等信息进行采集分析,用户还关心用电的可靠性,本系统加入变电站综合自动化的设计思想,形成完整的用户端智能配电方案。

    2)解决方案细分化

    在Acrel-2000的基础上,根据用户所属行业及用电特点,对产品解决方案、系统配置、系统功能进行细分,针对性强。

    3)专业、开放的后台软件

    安科瑞Acrel-2000智能配电系统是应用电力自动化技术、计算机技术和信息传输技术,集保护、监测、控制、通信等功能于一体的分层分布式变电站综合自动化系统,既满足有人值班变电站的要求,也可满足无人值班变电站的要求。

    4、系统功能

    Acrel-2000智能配电系统其监控软件全中文人机界面、简单易操作,集测量、监视、控制功能于一体,实现对整个供配电系统的全面测量与保护,具体功能如下:

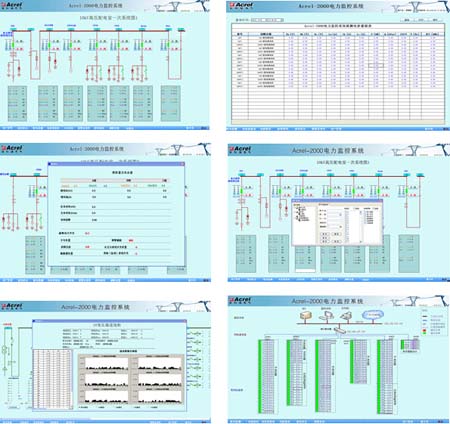

    1)画面显示

    操作人员最常用的人机界面,用户可直观了解当前电网运行实时状态、对数值进行封锁与封锁解除,告警的抑制与恢复、对状态进行分/合封锁与封锁解除,告警的抑制与恢复、对具有遥控功能的装置、站进行遥控操作、对检修或接地的设备可挂牌标记等。

    2)数据采集

    实时采集各电压、电流等模拟量、开关数字量、状态量以及脉冲量、保护定值、GPS时钟、通道状态等信息,重要的保护动作、装置故障信息等通过无源接点输入,其他保护功能通过通讯方式采集。

    3)电能质量监测(该功能需要选配带谐波监测功能的电力仪表)

    对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量,及时采取相应的措施提高配电系统的可靠性,减少因谐波造成的供电事故的发生。

  • 1
  • 2
  • 3
  • 4
  • 5
  • 总5页
