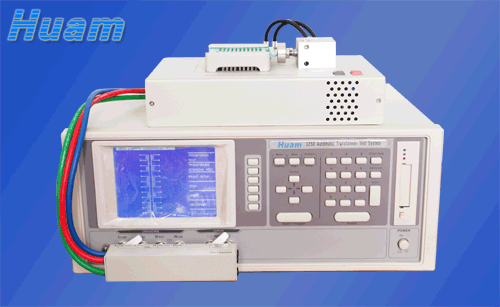

3250变压器综合测试仪

点击查看原图
公司名称：东莞市万江茂盛电子经营部
所属类别：电源配套分类>>测试仪器
电子信箱：1127093688@qq.com
联系电话：13829129232
联 系 人：尹文强
更新时间：2011-8-8 16:48:40
点击这里与企业谈话
产品详情
主要特征：
■测试频率20Hz-200KHz/1Mhz,精密0.02%
■基本量测准确度:0.1%
■3种阻抗输出模式选择,量测结果舆各家知名.
敞牌的LCR表完全比对(只限3255/3305)
■增强式圈数比准确量测,滴用于低磁率的磁心
■高速LCR量测,最快80次/秒
■高速DCR量测.最快50次/秒
■1320-20A偏压电流源直流控制功能
■大型LCD显示(320X240点矩阵)
■提供个式标准测试治具特殊治具订制
■内建式比较器,10级分类及记数功能
■标准RS-232.HANDLER及PPINTER界面
■50组内部仪器设定可供储存及呼叫

变压器测试系统规格表
型号 3250/3300
 3252/3302
主要功能
 变压器扫描测试
 变压器扫描测试+LCR测试
测试参数
变压器扫描测试
 圈数比(Turn Ratio),相位(Phase),圈数(Turn),电感(L),漏电感(LK)<平衡(Balance)交流电阻(ACR), 电容(Cp),直流电阻(DCR),接脚短路(Pin Short）
LCR测试
 电感(L), 电容(C), 电阻(R), 直流电阻(DCR) 品质因子(Q),阻抗绝对值（|Z|）阻抗导纳（Y）损耗因子（D）电抗（X）相位角（）
测试信号
测试电压
 Turn
 10mV-10V.10%  10mV/step
其他
 10mV-2V ±10%  10mV/step
测试频率
 Turn
 3250,3252:1KHz-200KHz,0.02%/3300,3302:1KHz-1MHz,0.02%/解析度：0.01Hz(＜1KHz)
其他
 3250,3252:20Hz-200KHz,0.02%/3300,3302:20Hz-1MHz,0.02%/解析度：0.01Hz(＜1KHz)
输出阻抗
 Turn
 10Ω，当测试位准≤2V    50Ω，当测试位准>2V
其他
 Constant=OFF, Constant=320X:100Ω ±5%, Constant=107X:25Ω ±5%,
Constant=106X:100mA ±5%(1V设定), 电感负载小于己于10Ω，10Ω±10%，阻抗≥10Ω
测量显示范围
L.LK/C/Q.D/
 L,LK:0.00001uH-9999.9H     C:0.00001Pf-999.999mf      Q.D:0.00001-99999
Z.X.R/ Y/
 Z.X.P:0.00001Ω-99999MΩ   Y:0.01Ns-99.9999S           :-90.00-+90.00
DCR/ Turn
 DCR:0.01mΩ-99.999MΩ       Turn:0.01-99999.99圈(次电压小于100Vrms)
Pin-Short
 11组,接地与接脚之间
基本准确度
L.LK.C.Z.X.R.DCR
 0.1%(若为AC参数1KHZ)
Q.D// Turn
 Q.D:0.0005(1KHz)      :0.03(1KHz)           Turn:0.5%(1KHz)
测量速度（最快速）
L.LK.C.Z.X.R.D.
 80meas./sec
DCR
 50meas./sec
Turn
 10meas./sec
判定方式
变压器扫描测试
 各参数之良品/不良品判定由选购之HANDLER界面输出
LCR测试
 10级分类及总合计数由标准HANDLER界面输出
良品/不良品判定由标准HANDLER界面输出
显示器
 320X240点矩阵LCD液晶显示器
修正功能
 开路(OPEN)/短路(SHORT)归零,负载修正
记忆卡
 15组仪器设定,可籍由记忆卡扩充
等效电路模式
 串联.  并联
触发
 内部    手动      外部
环境条件
 温度:10℃~40℃  湿度:10%~90%PH
消耗功率
 最大140VA
电源需求
 90-125Vac  OR  190-250Vac   48Hz-62Hz
重量
 约9Kg
尺寸(宽X高X深)
 430x180x320mm
