产品详情

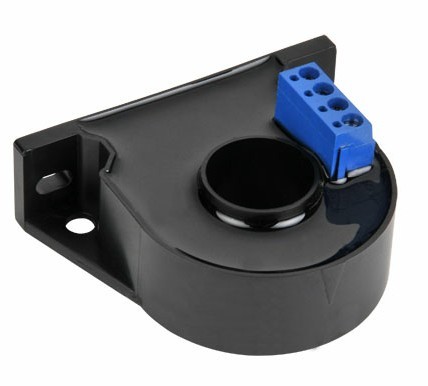

电流传感器JCE108-TS7
利用高性能霍尔元件，采用霍尔闭环原理实现对直流、交流或脉冲电流进行电隔离测量，测量电流正比于被测电流，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。
应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS，逆变电源等各行业。
主要技术参数
额定测量电流IPN： 100A
测量范围IP： 0~±150 A
额定测量输出IM： 50mA
电源电压(±5%)： ±12V~±15V
转换比例KN： 1:2000
电流消耗IC： ≤28(@±12 V )+ IS mA（输出测量电流）
精度X： —准确度 XG(@ VPN,TA=+25℃)： ±0.6%
—非线性度εL(@ VPN，TA=+25℃)： <0.1%
—零点偏移电流IO： ≤±0.15mA(@+25℃)
—零点温度偏移IOT： ≤±0. 44mA(@-10℃~+70℃)
—响应时间tr (@90% of VP max)： ≤1us
—工作频率f： DC-100KHz
耐压Vd： 一次侧回路对二次侧回路之间耐压： 6kV/50Hz/1min
工作温度TA： -10ºC~+70ºC
储存温度TS： -25ºC ~+80ºC
副边内阻RS： 32Ω(TA=70℃）
重量m： 73g×(1±10%)
标准： EN50178
