100KW光伏逆变器专用电流传感器JCE308-TS7

公司名称：宁波锦澄电子科技有限公司
所属类别：电源配套分类>>传感器
电子信箱：469033077@qq.com
联系电话：18610174676
联系人：张一
更新时间：2012-12-6 14:14:26

产品详情

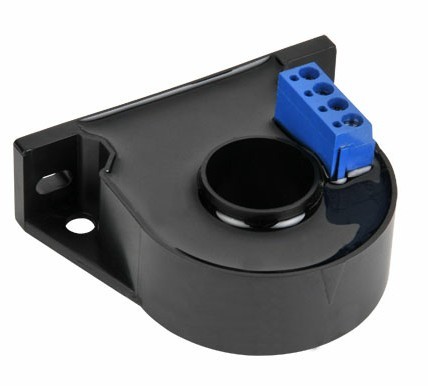

电流传感器JCE308-TS7

利用高性能霍尔元件，采用霍尔闭环原理实现对直流、交流或脉冲电流进行电隔离测量，测量电流正比于被测电流，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。

应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS，逆变电源等各行业。

主要技术参数

额定测量电流I_PN： 300A

测量范围I_P： 0~±500 A

额定测量输出I_M： 150mA

电源电压(±5%)： ±12V~±15V

转换比例K_N： 1:2000

电流消耗I_C： ≤28(@±12 V )+ I_S mA（输出测量电流）

精度X： —准确度 X_G(@ V_PN,T_A=+25℃)： ±0.6%

—非线性度ε_L(@ V_PN，T_A=+25℃)： <0.1%

—零点偏移电流I_O： ≤±0.15mA(@+25℃)

—零点温度偏移I_OT： ≤±0. 44mA(@-10℃~+70℃)

—响应时间t_r (@90% of V_P max)： ≤1us

—工作频率f： DC-100KHz

耐压V_d：一次侧回路对二次侧回路之间耐压： 6kV/50Hz/1min

工作温度T_A： -10ºC~+70ºC

储存温度T_S： -25ºC ~+80ºC

副边内阻R_S： 21Ω(T_A=70℃）

重量m： 79g×(1±10%)

标准： EN50178
