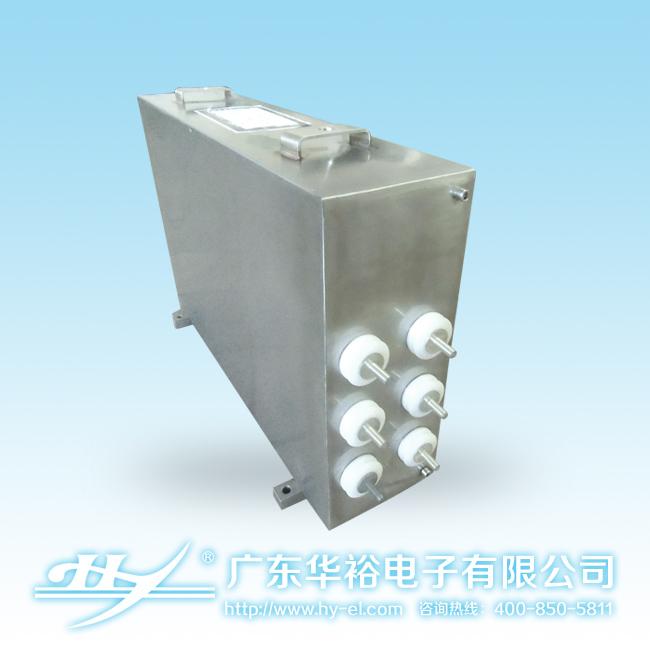

C82 SVG柔性直流系统电容器
型号规格价格(元）尺寸（mm)
C825000UF/2500V8000510*200*900

价格仅供参考，以报价单为准。
主要应用/Application
MMC 模块化柔性直流输电系统、电网质量改善SVG（STATCOM）静止无功补偿系统、工业逆变器及牵引系统DC滤波和DC-Link、大功率储能装置、大功率脉冲焊接和强磁场发生装置
MMC modular flexible DC power transmission system, power quality improvement of SVG ( STATCOM ),Without static var compensation system, industrial inverter and traction system of DC filter and DC-Link, Large power energy storage device, high power pulse welding and strong magnetic field generating device
产品特点/Characteristics
耐受高脉动电流，最大Irms可达800A
低ESR、ESL、低损耗
无极性介质
高可靠，长寿命
耐冲击和耐振动
采用干式结构，阻燃树脂封装或N2，无渗漏
Tolerance, high ripple current, maximum Irms up to 800A
ESR, low ESL, low loss
Non-polar media
High reliability, long life
Resistant to shock and vibration resistance
The dry type structure, flame retardant resin package or N2, no leakage
技术性能/Specifications
用于VSC，SVG，DC-Link 系统定制电容器基本数据/ For VSC, SVG, DC-Link system customization capacitor basic data
额定电压Vdc/Rated VoltageVdc 1200V～4500V
电容器容量范围/Capacitance range 500μF～10000μF
薄膜材料特性/Characteristics of thin film materials金属化聚丙烯薄膜
介质损耗/Dielectric loss＜2×10–4
容量精度/Capacity precision±1.5%～ ±5%
工作温度/Operating temperature range﹣40℃～﹢70℃
ESL≤90nH
预期寿命/Life expectancy200000h （﹤70℃,VNDC）
失效率等级/Failure rate level100FIT
测试电压 /Test voltage T-T 1.5×Udc 10s、T-C 2×UNDC+1000Vac 60s
外壳材料/Shell material铝合金＆不锈钢
绝缘材料/Insulation resistance阻燃树脂、N2
引用标准/Reference standardsIEC 61071-1、IEC61881、GB/T17702.1

此产品关键字：
直流滤波电容、直流支撑电容、柔性直流系统电容器
