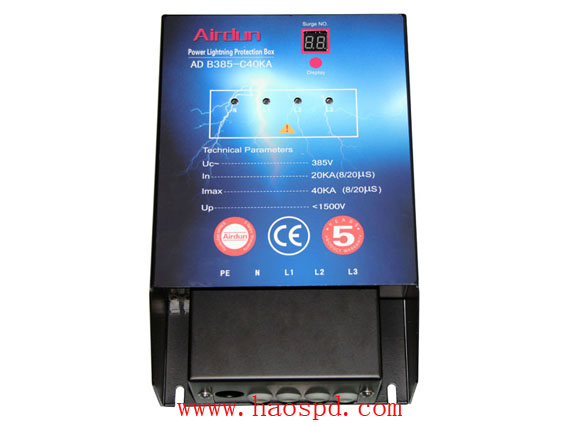

【品名】40KA 三相一体化电源防雷箱

   【品牌】Airdun（艾尔盾）

   【型号】AD/B385-C40KA

【应用范围】

    三相一体化电源防雷箱主要适用于总电源部分。如配电室、配电柜、和其它重要场所总电源防雷保护。广泛适用于移动通信基站、微波通信局/站、电信机房、工厂、民航、金融、
证券等系统的主电源防护。三相一体化电源防雷箱适用380V交流电源系统保护，安装于总
配电箱旁。广泛应用于三相或单相供电系统，可以全面实现对雷电感应过电压和浪涌过电
流的防护，确保电源系统长期可靠地工作。电源防雷箱依据IEC及国内相关标准，特别是
依据YD／T5098—2001《通信局<站>雷电过电压保护工程设计规范》对电源用SPD的相关
要求，经精心设计、专业制造而成。安装于防雷分区LPZOA-2 界面。

   【技术参数】
型号             AD/B385-C40KA
品牌 Airdun【艾尔盾】
应用说明 安装于防雷分区LPZOA-2 界面
测试依据 IEC61643一1和GB 18802. 1-2002
防雷保护等级                 C级
额定电压 380V~
起动电压 420V~
额定工作频率 50HZ～60HZ
最大持续操作电压 450V~
标称放电电流(8/20) u s 20KA
最大通流量(8/20) u s 40KA
漏电电流 ≤8 uA
电压保护水平(8/20) u s(10kA) Up ≤1.0KV
电压保护水平(8/20) u s(In) Up ≤1.2KV
电压保护水平 ≤1.5KV
晌应时间(L-N) ≤20ns
响应时间(N-PE) ≤25ns
保护模式 三层滤波、过流、过温保护；全保护（差模+共模）
最大保险丝强度 100AgL/gG
短路电流强度 0.3KA/50Hz
工作温区 -400C - +800C
相对湿度 ≤90%
安装方式  并联
SPD连接L1、L2、L3、Ｎ导线最小截面 BVR-10mm2
SPD连接ＰＥ导线最小截面 BVR-16mm2
报警功能  带故障遥信触点和声光报警
雷击计数 0-99
工作状态 正常为绿色
损坏状态 失效或故障为红色
连接类型 螺旋接线端
外壳防护材质 1.8mm厚防爆型冷轧钢外壳
颜色 高光黑色
适用的供电系统类型 TT  TN  IT
外壳保护等级 IP20
外形尺寸安装宽度(mm) 282mm×172mm×70mm
重量(kg) 约5KG
定货号                 800 656
