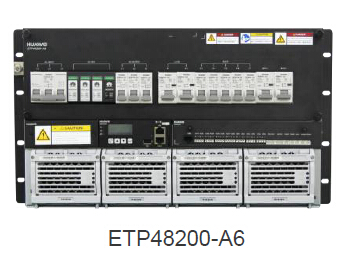

1、ETP48200-A6电源概述
ETP48200-A6和ETP48200-B6嵌入式直流电源系统，可配置48V/50A 2U高整流模块，满足从50A到200A的直流宽范围输出，是应用场景非常广泛的直流电源系统。各功能单元采用标准化尺寸设计，支持标准19英寸机架或嵌入式机柜等多种安装方式。系统可适应宽范围的交流输入，具备智能化蓄电池管理、远程管理等功能。

2、特 点
85～300VAC超宽交流电压输入范围
整流模块工作温度范围达-40～+75℃
支持热插拔技术，安装维护便利
标准安装结构设计，通用性强
电源结构紧凑，节省空间，节省安装成本
高效整流模块效率96%以上，节能减排
完善的模块休眠功能，进一步提高系统效率
智能化蓄电池管理和电池保护，延长电池使用寿命
支持环境监控，可通过干接点、串口或网络接口实现远程管理
3、技术参数
系统参数
尺寸：482mm（宽）×310mm（深）×266.7mm（6U，高）
重量：≤25kg (不含整流模块)
散热方式：自然散热
安装方式：19英寸机架或者嵌入式机柜安装
走线方式：前侧左右进出线
维护方式：前操作、前维护，支持模块级更换
防护等级：IP20
交流配电
输入模式：单相/三相
输入电压：220VAC
输入配置：63A/3P×1（空开）
输出配置：20A/1P×1（空开），16A/1P×2（空开）
输入频率：45~66Hz，额定值：50Hz/60Hz
防雷：30kA/60kA，8/20us
直流配电
输出电压：42~58V DC， 额定值： 53.5V DC
最大功率：12kW（4×3000W）
电池支路：125A/1P×2（空开）
负载支路：LLVD：100A/1P×2（空开）
BLVD：63A/1P×1（空开），32A/1P×1（空开），16A/1P×3（空开）
防雷：10kA/20kA，8/20us
整流模块
输入电压：85VAC～300 VAC，额定值：220VAC
额定功率：3000W（176~300VAC）
工作温度-：40℃~+75℃（55℃以上降额输出）
尺寸：103mm（宽）×243mm（深）×88.9mm（高）
重量：≤2.8kg
散热方式：强制风冷
功率因数：≥0.99
THD：≤5%
监控单元
信号输入：6路开关量输入
告警输出：8路干接点输出
通信接口：RS232, RS485, FE
显示类型：LCD
环境
运行环境温度：-40℃~+65℃
存储温度：-40℃~+70℃
运行环境湿度：5%~95%( 无凝露)
海拔：0~4000m
