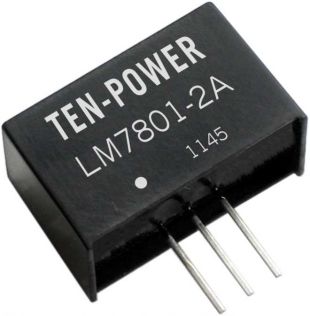

4.75-20V/5V转1.5V开关式三端稳压器LM7801-2A
信息类型：库存信息 所属类别：稳压电源
地区城市：广东省－广州 更新时间：2011-11-23 9:25:14
联 系 人：肖奥琳 有效期限：2012-11-22 18:09:58
公司名称：广州腾腾信息科技有限公司
电子信箱：market@ten-power.com 联系电话：020-28075080
地区城市：广东省－广州 更新时间：2011-11-23 9:25:14
联 系 人：肖奥琳 有效期限：2012-11-22 18:09:58
公司名称：广州腾腾信息科技有限公司
电子信箱：market@ten-power.com 联系电话：020-28075080
详细描述
产品特性
n 开关型、效率最高达96%
n 引脚兼容传统78xx系列
n 满载输出电流2A
n 无需外加散热片
n 短路保护,过热保护
n 低纹波、噪声
n 满足UL94-V0要求
n MTBF>200万小时
n 工作温度：-40℃～+85℃
产品概述
TEN-POWER的LM78xx-2A系列是超小型、高效率的开关型三端稳压器，是传统78XX系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。它效率高、损耗小、发热低，使用时无需外加散热片。
|
产品型号一览表 | |||||||
|
型号 |
输入电压（V） |
输出 |
效率%（满载时） | ||||
|
Min |
Type |
Max |
电压（VDC） |
电流（mA） |
Min
Vin |
Max
Vin | |
|
LM7801-2A |
4.75 |
5 |
20 |
1.5 |
2000 |
81 |
78 |
|
LM78X2-2A |
4.75 |
5 |
20 |
1.8 |
2000 |
82 |
79 |
|
LM7802-2A |
4.75 |
5 |
20 |
2.5 |
2000 |
86 |
84 |
|
LM7803-2A |
4.75 |
5 |
20 |
3.3 |
2000 |
88 |
87 |
|
LM7805-2A |
6.5 |
12 |
20 |
5.0 |
2000 |
91 |
90 |
|
输出特性表 | |||||
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
输出电压精度 |
100%的负载，输入电压范围 |
±2 |
±3 |
% | |
|
线性调节率 |
输入电压从最低电压到最高电压，满载 |
±0.5 |
±0.75 | ||
|
负载调整率 |
从10%的负载到100%的负载 |
±0.5 |
±1.0 | ||
|
纹波+噪声 |
20MHz带宽 |
25 |
80 |
mVp-p | |
|
短路保护 |
可持续，自恢复 | ||||
|
过热保护 |
IC内置 |
150 |
℃ | ||
|
输出限制电流 |
5000 |
mA | |||
|
开关频率 |
100%负载，输入电压范围 |
300 |
340 |
380 |
KHz |
|
动态负载稳定性 |
100%<->10%负载 |
±100 |
mV | ||
|
软启动时间 |
15 |
ms | |||
|
静态电流 |
输入电压范围 |
7 |
17 |
mA | |
|
温度系数 |
-40 ℃～+85℃ |
±0.03 |
%/℃ | ||
|
最大容性负载 |
正输出 |
1000 |
μF | ||
|
一般特性表 | |||||
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
存储湿度 |
95 |
% | |||
|
工作温度 |
-40 |
85 |
℃ | ||
|
存储温度 |
-55 |
125 | |||
|
工作时外壳温度 |
100 | ||||
|
引脚耐焊接温度 |
焊点距离外壳边沿1.5mm，10秒 |
300 | |||
|
冷却方式 |
自然空冷 | ||||
|
外壳材料 |
阻燃耐热塑料（UL94-V0） | ||||
更多产品数据参数请登陆我司网站下载相关手册或来电咨询。
