NHDA系列通信级逆变器(直流48V转交流220V)专为电力、通信领域设计,广泛应用于电力系统通讯、监控、继电保护以及事故照明,也可以为交流润滑油泵、交流风机、水泵等提供不间断电力并广泛应用于航空航天、金融系统、办公自动化控制、医疗卫生、军事科研等各个领域.
NHDA系列通信专用逆变器可从发电厂、变电站、通信机房已有的直流屏上取直流48VDC的直流电源逆变为AC220V交流电供负载使用,省略了昂贵、笨重的蓄电池组,因此简便快捷性价比高.由于电力系统直流屏采用了优质、长寿命的阀控式免维护蓄电池,采用“可靠的直流”+“可靠的逆变电源”,从而提高了系统的可靠性。

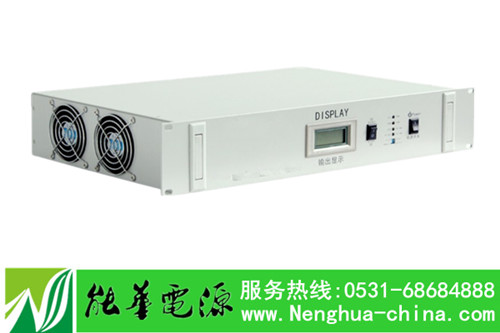

NHDA系列通信逆变电源为2U/19英寸机架式,CPU控**输入输出,保护功能齐全;LCD+LED液晶显示,人机界面友好,直观方便,可随时显示逆变**工作状态、负载状态、环境状态及参数,给用户们带来很大的方便,不需要通过仪**、仪表就可以直接的看到逆变电源工作状况。LED是通过机**面板上的发光二极管指示逆变**的工作状态、负载状态及电池电压情况,并从灯的组合中了解到逆变**的各种故障报警。

产品特点:
  ◇NHDA系列逆变电源为智能型专用逆变电源,采用智能化微电脑CPU控**技
    术,控**线路简捷、可靠,快速响应外部环境的变化;
◇NHDA系列系列逆变电源采用SPWM脉宽调**技术,输出为稳频稳压、滤除杂讯、
    失真度低的纯净正弦波;
  ◇NHDA系列逆变电源带载能力强、负载兼容性好,内置旁路开关,提高了逆变
    电源供电的连续性、可靠性;
  ◇NHDA系列逆变电源直流输入端采用先进的**灌杂音抑**技术,与其他**用直
    流屏的通讯设备互不干扰,交流输入端采用多重滤波,消除市电电网的干扰,满足应用系统需
    要主用交流电源的需求;
  ◇NHDA系列系列逆变电源可灵活设置为AC主供型和DC主供型:
    A) AC主供型逆变电源在有市电时,处于市电输出,当市电输入故障时自动切换到逆变输出;
    B) DC主供型逆变电源在有市电时,处于逆变输出,当直流输入故障时自动切换到市电输出;
  ◇NHDA系列逆变电源设计完善,允许在开机状态下切断直流,自动切换到市电
    旁路,不影响负载的供电,方便对蓄电池进行维护和更换;
  ◇NHDA系列逆变电源在出现电池电压高/低、过载告警关断输出后,电池电压
    恢**正常,电源自动恢**输出,消除了过载现象50秒后,电源自动恢**输出,此项功能尤其适用
    于无人值守的通讯基站;
  ◇NHDA系列逆变电源支持通讯功能,利用监控软件实时了解电源工作情况;
  ◇NHDA系列逆变电源提供两组无源干结点,分别用于直流输入故障和交流输出
    故障告警
  ◇ 可根据用户需求,配置网络适配卡。并提供后台监控软件

逆变电源技术参数

型号

NHDA500VA-482

NHDA1000VA-482

NHDA2000VA-482

NHDA3000VA-482

NHDA5000VA-482

额定容量

500VA

1000VA

2000VA

3000VA

5000VA

额定输出功率

400W

800W

1600W

2400W

3500W




额定输入电压

48V

额定输入电流

10A

25A

50A

75A

125A

关断电压范围

40V~60V

开机电压范围

46V~57V

反灌杂音电流

≤10%




允许旁路电压

220Vac±15%

额定输入电流

2.3A

4.5A

9.1A

13.6A

22.7A

旁路转换时间

≤5ms




额定输出电压及频率

220Vac,50Hz

波形

纯正弦波

额定输出电流

1.8A

3.6A

7.2A

10.8A

16A

输出电压精度

220V±1.5%

输出频率精度

50Hz±0.1%

波形失真率(THD)

≤3% (线性负载)

动态响应时间

5% (负载0←→100%)

功率因数(PF)

0.7/0.8

过载能力

120%,30秒

逆变效率

≥85%




绝缘强度

1500Vac,1分钟

噪音(1米)

≤40dB

使用环境温度

-5℃~40℃

湿度

0~90%,不结露

使用海拔

≤1000m

冷却方式

****风冷

逆变器状态

市电正常、逆变正常、电池欠压、输出过载




19英寸机架式(2U)

482×88.8×252(mm)

482×88.8×352(mm)

482×88.8×382(mm)

483×176×414mm)

重量

5Kg

7 Kg

8 Kg

11 Kg

14 Kg

台式(宽高深)

/

175×274×452(mm)

220×330×452(mm)

重量

/

8 Kg

9 Kg

12 Kg

15 Kg

颜色

电脑白(灰)

保护功能

输入欠压、过压;输出过载、短路保护、市电高低压保护

输出方式

插座或接线端子

接线端子
