高频电源专用电流传感器JCE308-TS7
公司名称：宁波锦澄电子科技有限公司
所属类别：电源配套分类>>传感器
电子信箱：469033077@qq.com
联系电话：18610174676
联 系 人：张一
更新时间：2013-1-26 22:29:21
所属类别：电源配套分类>>传感器
电子信箱：469033077@qq.com
联系电话：18610174676
联 系 人：张一
更新时间：2013-1-26 22:29:21
产品详情

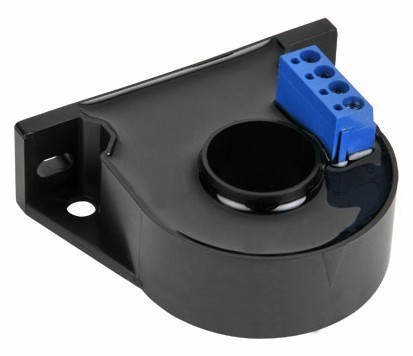

电流传感器JCE308-TS7
利用高性能霍尔元件，采用霍尔闭环原理实现对直流、交流或脉冲电流进行电隔离测量，测量电流正比于被测电流，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。
应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS，逆变电源等各行业。
主要技术参数
额定测量电流IPN： 300A
测量范围IP： 0~±500 A
额定测量输出IM： 150mA
电源电压(±5%)： ±12V~±15V
转换比例KN： 1:2000
电流消耗IC： ≤28(@±12 V )+ IS mA（输出测量电流）
精度X： —准确度 XG(@ VPN,TA=+25℃)： ±0.6%
—非线性度εL(@ VPN，TA=+25℃)： <0.1%
—零点偏移电流IO： ≤±0.15mA(@+25℃)
—零点温度偏移IOT： ≤±0. 44mA(@-10℃~+70℃)
—响应时间tr (@90% of VP max)： ≤1us
—工作频率f： DC-100KHz
耐压Vd： 一次侧回路对二次侧回路之间耐压： 6kV/50Hz/1min
工作温度TA： -40ºC~+85ºC
储存温度TS： -40ºC ~+85ºC
副边内阻RS： 21Ω(TA=70℃）
重量m： 79g×(1±10%)
标准： EN50178
